マウスカーソルを不規則に自動で動かしたい【Arduinoでやってみる】

arduinomouse-eyecatchArduino(マイコンボード)

パソコンをスリープにしたくないとか、

昨今のテレワークで、

会社パソコンが監視されていてマウスのカーソルが常に動いていないと怒られる。

なんて場合の対策方法です。悪用は厳禁ですので注意です。

ちなみに、今回Arduinoというマイコンボードを使用しますが、

PythonのライブラリのPyAutoguiというのを使えば、マイコン無で実現できます。

ただ、会社支給のパソコンにPythonを勝手にインストールできない場合には、

このAruduinoでやるしかないです….

ちなみにUSBデバイスが監視されていても、マウスやキーボードが自由に使えるパソコンであれば

問題なく使えるはずです。再度おことわりですが、悪用は厳禁です。

何かトラブルが起きてもわたしは一切の責任を負いませんのであしからず….

自己紹介

東証一部上場企業でサラリーマンしてます。

主に工場(生産現場)で使用する検査装置のアプリケーション開発してます。

ヒトの作業を自動化して簡略化するアプリケーションを日々開発中。

転職に成功して現在は超大手企業でシステム系の開発をしています。

Youtubeチャンネルにさまざまな動画を上げています

↓↓↓こちらからYoutubeチャンネルにアクセス!! ↓↓↓

Arduinoなんて使わずに買い物だけでマウスを動かしたい

Arduinoなんてよくわからないから、

ものだけほしい。

なんて場合は、一応Amazonでも取扱しています。

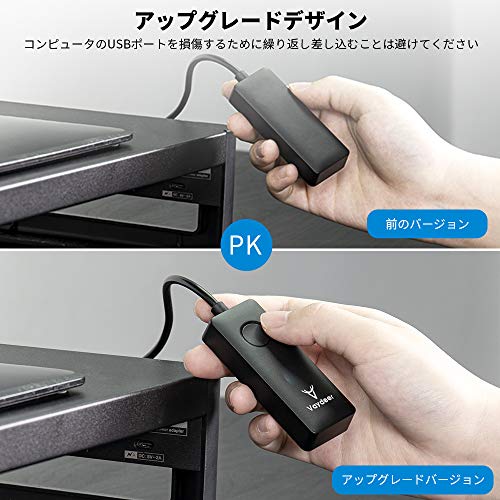

マウスジグラーなんて名前が付いているようです。

要はマウスを勝手に動かしてくれるUSB機器ですね。

値段はこの記事を執筆中で2,000円から3,000円の間といったところ。

自作でArduino pro microを使用すれば1,000円もしないのですが…

実はArduinoを使わなくてもできるけど…

Arduinoは使わずに、プログラミングで済ませる方法もあります。

簡単に思いつくのがPythonのPyAutoGUIというモジュールがあり、

それを使うことにより不規則に動かせます。

ただ、注意点があって、

Pythonを使うことになりますから、

会社支給のパソコンにPythonを入れられない。

(インストールできない)ってことは結構あるはずです。

ですが、今回ご紹介する方法だと、マウスや外付けキーボードが特に問題なく接続できるPCであれば、

実現可能です。

ただ逆に言うと、マウスやキーボードさえ接続しても反応しないようなセキュリティレベルになっている場合は、今回ご紹介する方法でもおそらく不可能です…

Arduino Pro Microを使ってマウスを動かす

マウスジグラーなんて大そうな名前がついていますが、

今回使うのはこれだけ。

  • Arduino pro micro
  • microB USBケーブル

以上です。

もはや拍子抜けするくらいのアイテム数ですよね。

それでは使うものと作業方法をお教えします。

ちなみにArduino関係の記事もたくさん書いています。

もしよろしければご覧ください。

必要なものはArduino pro microとUSBケーブル

必要なもの①Arduino pro micro

ここは重要ですのでしっかり確認してください。

Arduinoと検索すると、

  • Arduino UNO
  • Arduino pro micro
  • Arduino pro mini
  • Arduino MEGA

ここら辺がショッピングサイトで見つかると思います。

ちなみに「互換」と書いてあったら基本純正のArduinoと同じように使用可能なので、

とくに純正じゃないと嫌という人以外は互換機を購入しましょう。

そのほうがお安いので。

今回使うのは、「Arduino pro micro」です。

いいですか、もう一度言います。「Arduino pro micro」です。

大事なことなので2回言いましたが、

いろいろなArduinoの中で、Arduino pro microにしないといけない理由は、

使用されているチップの種類です。

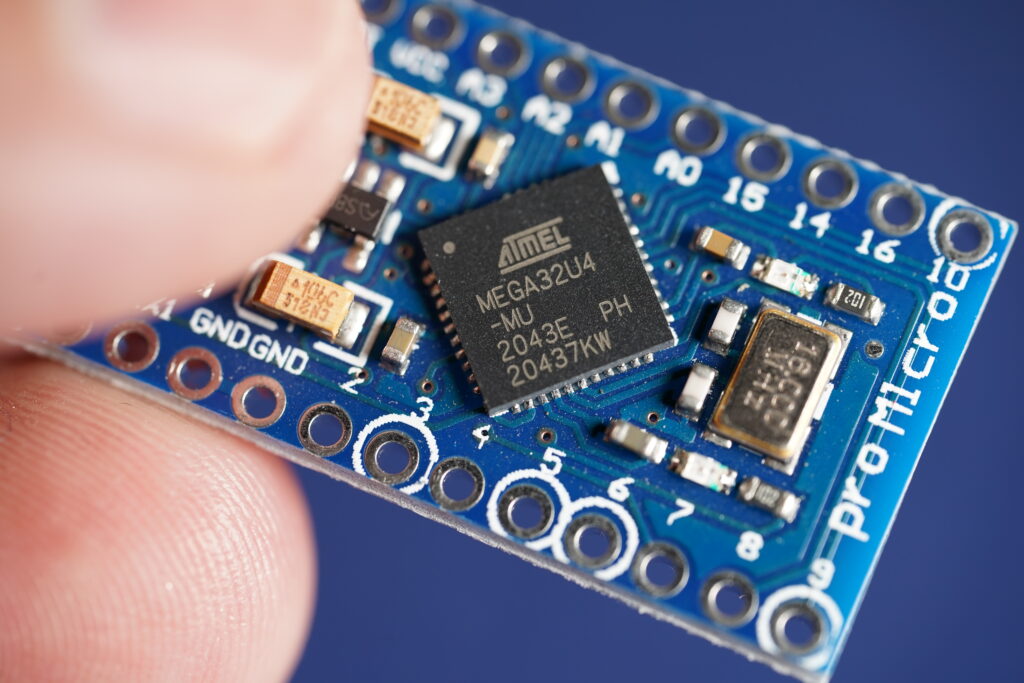

arduinopromicro
ArduinoProMicroは32U4チップが載っている。

こちらの記事でも書いていますが、

Arduino pro microのICのみ簡単にマウスとキーボードの操作ができます。

ほかのArduinoでも頑張ればできるようですが、

初心者にはオススメできない難易度のようです。※わたしはやったことない。

なので、必ず「Arduino pro micro」を用意してください。

Arduino pro microは通販でしかほぼ入手不能

必要なもの②microB USBケーブル

こちらはちょっと前のAndroidスマホや、

充電式のヘッドホンやいろいろなものにつくUSBケーブルです。

あなたの家にも転がっているかもしれませんので、

その場合は新たに購入する必要はありません。

ただし、世の中には、データ送受信ができるケーブルと、

充電のみできるケーブルの2種類がありますので、

もしデータ送受信できるか心配だったら1本購入しておくといいでしょう。

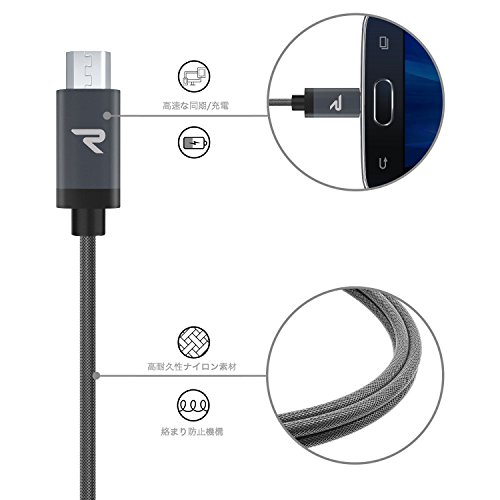

↓これは送受信可能なmicroB USBケーブル↓

Arduino pro microを入手したらやること

ではArduino pro microを入手したら早速マウスジグラーに変身させましょう。

作業ステップとしては次の3ステップです。

  1. Arduino pro microをPCに接続(認識させる)
  2. Arduino にプログラムを書き込むためのArduino IDEをインストールする。
  3. Arduino pro microへ実際にプログラムを書き込む。

それではステップ1から順にご紹介します。

ステップ1.Arduino pro microをPCに接続

まずは、Arduino pro microをPCと接続してみましょう。

購入した状態だと、剣山のようなピンの列(ピンヘッダ)が同封されていると思いますが、

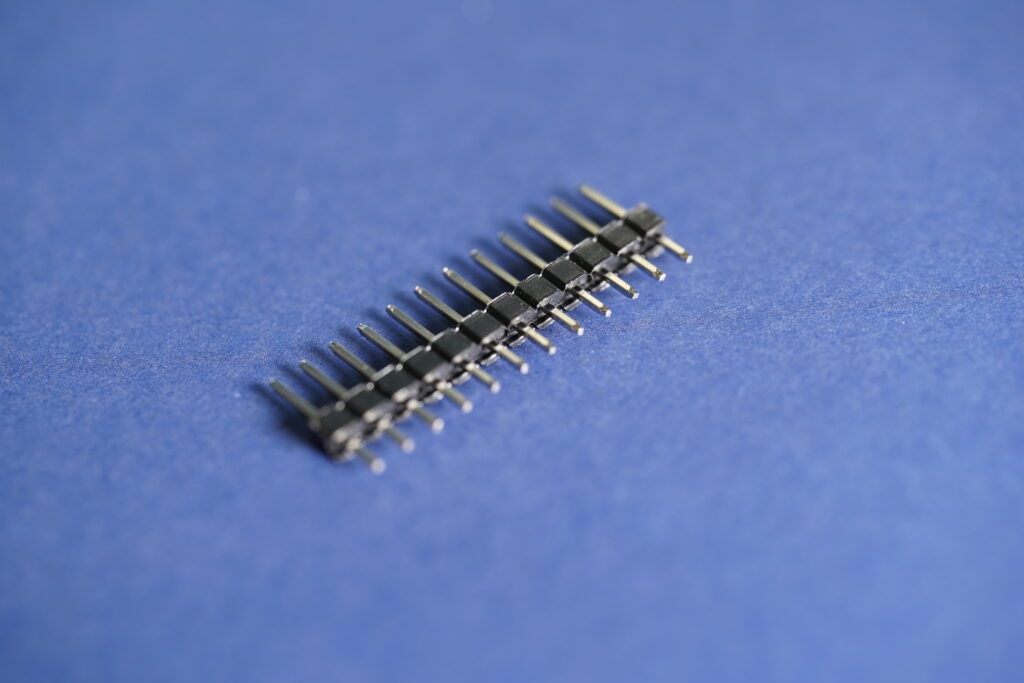

pin-header
ピンヘッダ

今回は使用しないので無視してください。

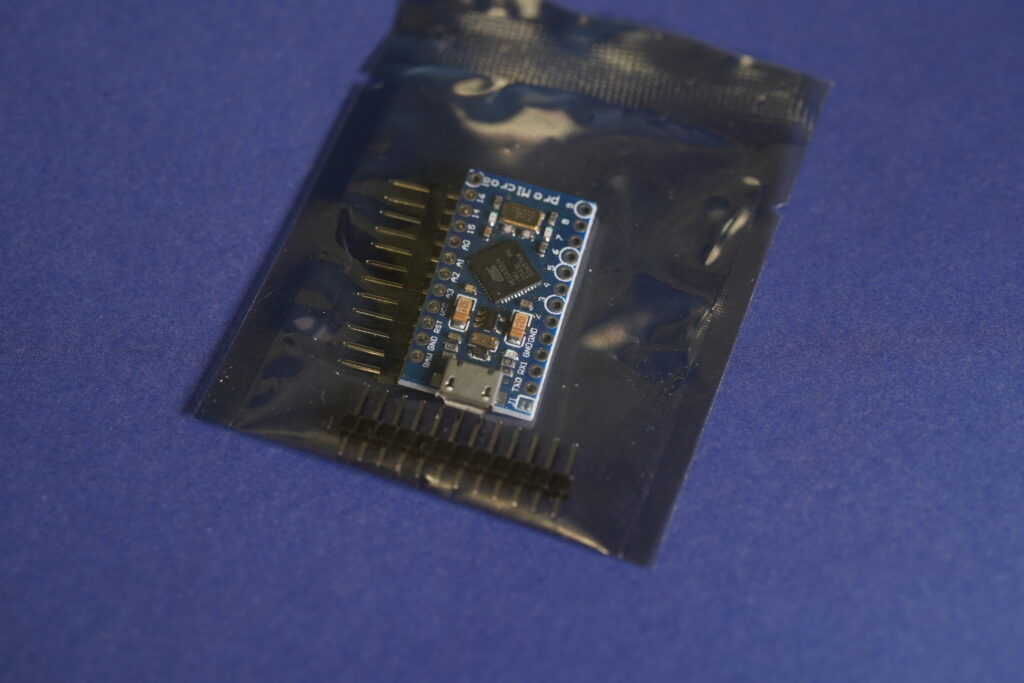

promicro購入時
購入状態のArduinoProMicro

電子工作するときは穴の開いたところにピンをはんだ付けして使用します。

使用するのはすでにご紹介したmicroB USBケーブルです。

こちらをArduino pro microとPCにつなぎましょう。

つないで、正しく認識すればすぐに次のステップですが、

もしかすると、正しく認識されていないかもしれません。

そんな時は、この記事のようにドライバと呼ばれるツールをインストールしてください。

↓この記事に解決法があります。↓

このドライバを入れれば基本的には問題なく認識されるはずです。

このようにデバイスマネージャーを確認して、

COM番号が割り付けされていれば次のステップです。

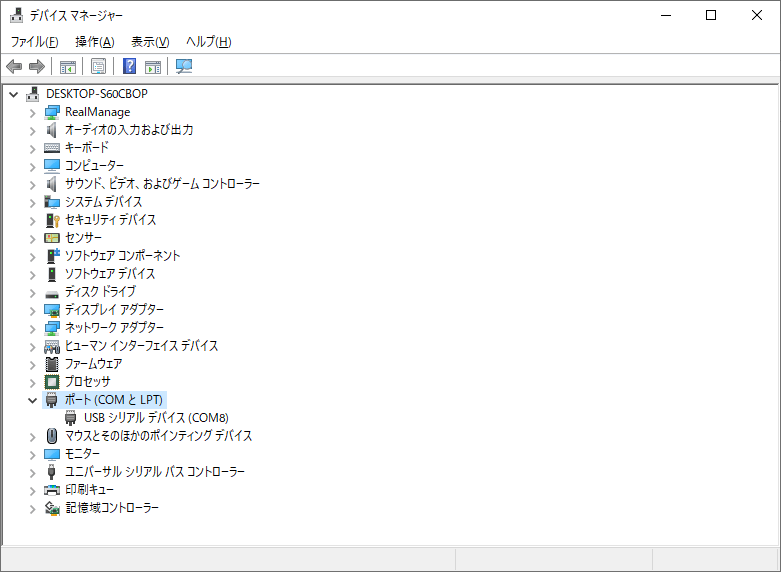

pro-micro-comport
デバイスマネージャーのスクショ。COM8に認識されていることがわかる。

ステップ2.Arduinoにプログラムを書き込むソフト(Arduino IDE)をインストール

次のステップとしては、Arduinoにプログラム(スケッチ)を書くための準備です。

Arduinoは無料でわかりやすいエディタ(プログラムを書くソフト)があります。

ArduinoIDEと検索してもらえれば一発で出てきます。

念のためArduinoIDEがダウンロードできるサイトのURLを張っておきます。

ここであなたのPCの環境に合わせたVer.を選んでダウンロード→インストールしてください。

ステップ3.Arduino pro microへ実際にプログラムを書き込む

それでは最後のステップです。

ArduinoIDEを開いてみましょう。

するとこんな感じの画面になるはずです。

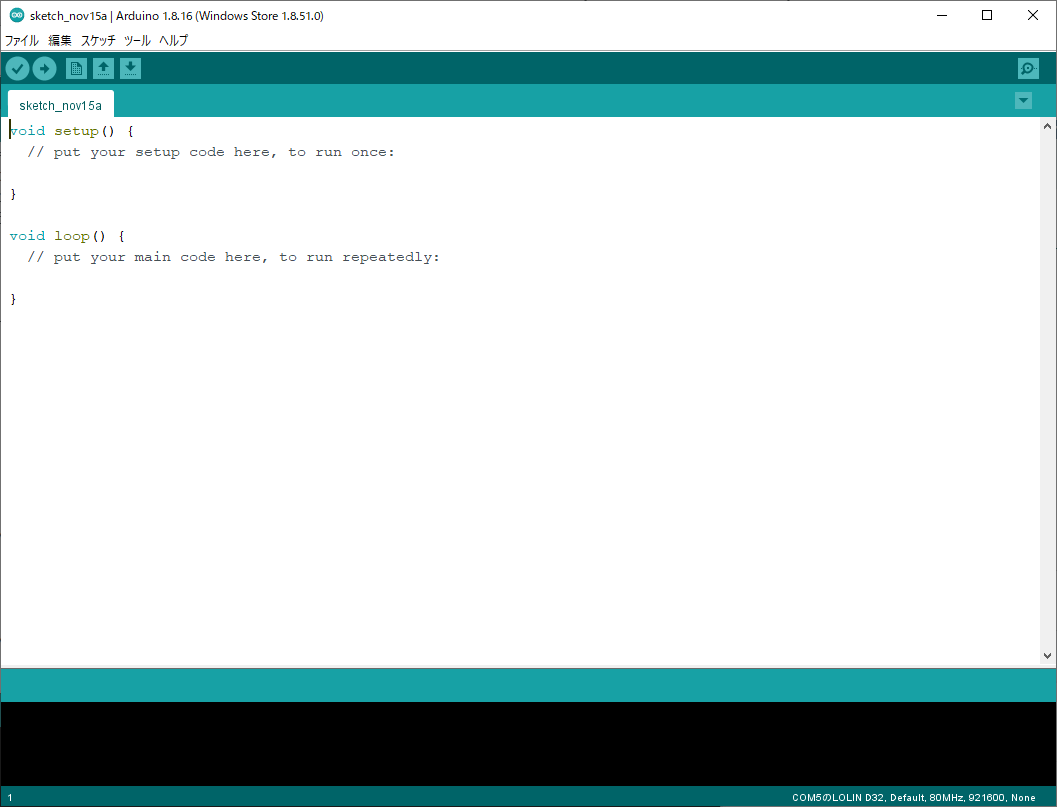

ArduinoIDE
ArduinoIDE起動画面

そうしたらまずはこちらのプログラムをコピー&ペーストしてみて下さい。

#include "Mouse.h"

void setup() {
  // put your setup code here, to run once:
  Mouse.begin();
}

void loop() {
  // put your main code here, to run repeatedly:
  Mouse.move(0,-10);
  delay(1000);
  Mouse.move(10,10);
  delay(1000);
  Mouse.move(-10,50);
  delay(1000);
  Mouse.move(0,-50);
  delay(1000);
}

コピーし終わったら、ArduinoIDEとArduinoProMicroの接続を確認します。

手順はこの2ステップです。

  1. 使用するボードを選択する。
  2. COMポートを指定する。

まず使用するボードですが、

今回はProMicroなのですが、これはArduinoLeonardoのパチモンなので、

ArduinoLeonardoを選択します。

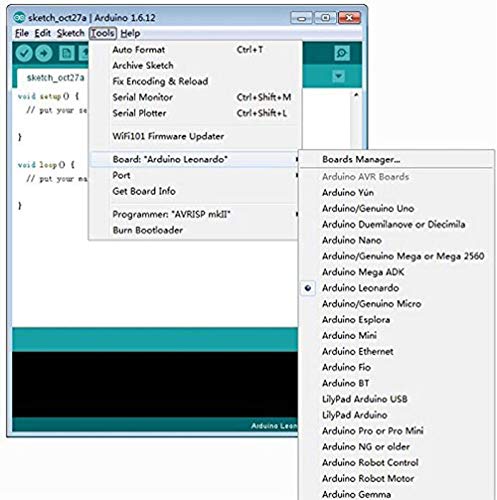

画像のようにArduinoLeonardoが標準であるはずなのでそれを選びましょう。

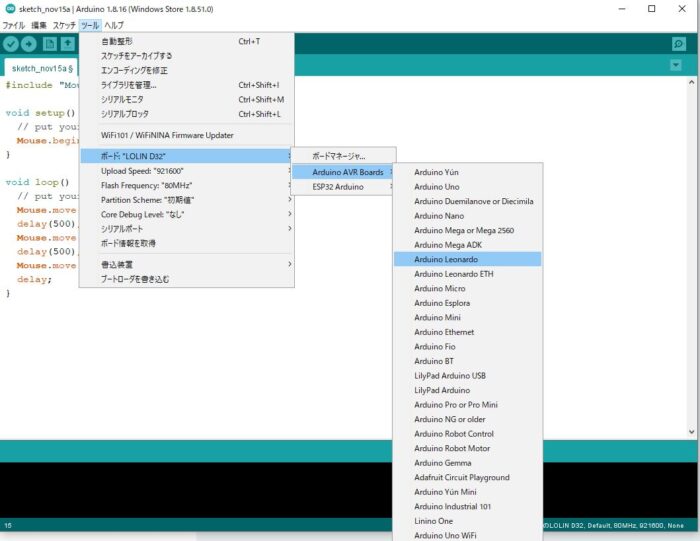

selectArduinoBoard
Arduino Leonardoを選んでください。

次にCOMポートの指定ですが、

ほかにCOMポートを使用した機器を接続している場合は複数出てくるはずですが、

ArduinoProMicroしか接続していない場合はCOMは一つしか表示されません。

とりあえずArduinoProMicroがつながっているCOM番号を選択しましょう。

わたしは先ほどデバイスマネージャーでお見せしたとおりCOM8なので、

COM8を選択します。

ArduinoIDECOMport
シリアルポートの選択方法。

最後はこのボタンです。

ArduinoIDEの書き込みボタン

ArduinoIDE中断にある⇒(右矢印)を押していよいよArduinoProMicroに書き込みです。

書き込むと、なんとびっくり。

マウスが勝手に動きます。

Mouse.move(○○,○○);

という行ですが、ここでX方向とY方向の移動量を決めています。

まとめ

今回はマウスの操作を自動でやってもらうマイコンの使い方を紹介しました。

マウスを動かしたくない場合は、ArduinoProMicroを引っこ抜きましょう。

また動かしたくなったら差し込むだけ。またArduinoIDEで書き込む必要はありません。

移動量を変えたい場合は、ArduinoProMicroを差し込んだ状態で、

ファイル⇒新規ファイルでまっさらな何も書かれていないファイルを書き込みすれば止まります。

マウスが勝手に動くので頑張って書き込みボタンを押して下さい笑。
